熱水工程解決方案

泳池恒溫工程解決方案

時間：2017-02-15

某室內游泳館泳池，長度：12米

，寬度：4米

，深度：1.5米，泳池水總?cè)莘e72立方米

。為滿足用戶全年使用的需求

，泳池水全年恒溫在27攝氏度~30攝氏度，故推薦環節能環保型的泳池專用熱泵熱水機組

。泳池專用熱泵熱水機組主件采用：美國谷輪高溫壓縮機

、超大面積蒸發器、防腐蝕鈦管換熱器

、電子膨脹閥

、自動除霜裝置、整個智能控制系統：采用全自動控制

、恒溫補水

，24小時準確進行水溫、水位檢測

，保證系統安全穩定運行

，實現無人管理。

、需增設備：

熱泵：2臺6P泳池?zé)岜脽崴畽C(jī)組

水泵：熱水循環泵

熱水管線：PPR管 DN65

保溫材料：戶外管線為保溫管

、設計依據及原則：

01、《建筑給水排水設計規范》（GB50015-2009）

、《屋面工程質量驗收規范》（GB50207-2002）

、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）

04、《建筑電氣安裝工程施工質量驗收規范》（GB50303-2002）

、《建筑工程施工質量驗收統一標準》（GB50300）

、《設備及管道保溫技術通則》（GB4272）

07、《建筑荷載規范》（GBJ17-88）

、《電氣裝置安裝工程低壓工程施工及驗收規范》（GB50254）

、《制冷設備

、空氣分離設備安裝工程施工及驗收規范》（GB/50274-98）

10、《自動化儀表安裝工程質量檢驗評定標準》（GBJ131-90）

方案設計

、設計參數：

1.1室外氣象條件:

冬季室內干球溫度（當?shù)刈罾湓缕骄鶜鉁兀?℃

；

冷水計算溫度（當?shù)刈罾湓缕骄疁兀?℃

1.2. 設計參數:

1）游泳池恒溫設定：28±1℃。

2）水的比熱C取1kcal/kg?℃

。

、熱力計算及設備選擇：

假設泳池設計水溫為28℃，由于池區位于室外

，在冬季時室內平均環境溫度約20℃

，空氣相對濕度70%。

（1）初始加溫(未加上加熱過程中的散熱)

由于泳池水量過大

，初始加溫時間設計為48小時

，則

式中： ——游泳池加熱所需的熱量（kcal/h）；

——平日均用水量

，72000L

；

c——水的定壓比熱容，c=1kcal/（kg?℃）

；

——水的密度

，1kg/L；

——貯熱水箱內水的終止溫度

，28攝氏度

；

——水的初始溫度，8攝氏度

；

——加溫設計時間，48h

；

Q1＝72000L×（28℃－8℃）/ 48h＝30000kcal/h

（2）恒溫池水平時恒溫系統熱負荷包括：池水水面蒸發損失的熱量

；池水表面、池底

、池壁

、管道和設備的傳熱熱損失；補充水所需要的熱量

。

、游泳池水表面蒸發損失的熱量。按下式計算：式中

Qz——游泳池水表面蒸發損失的熱量（kcal/h）

；

β——壓力換算系數

，取133.32Pa；

ρ——水的密度

，1.0kg/L

；

у——與游泳池水溫相等的飽和蒸汽的蒸發汽化潛熱

，584kcal/kg；

VW ——游泳池或水上游樂池水面上的風速（m/s）

，一般按下列規定采用：室內泳池VW ＝0.2～0.5 m/s

；室外泳池 VW ＝2～3 m/s；

Pb——與泳池水溫28℃對應的飽和空氣的水蒸汽分壓力

，3780Pa

；

Pq——在70%濕度下，與室內溫度7℃對應的水蒸汽壓力

，620Pa

；

A——游泳池的水表面面積，平方米

；

B——標準大氣壓力

，760Pa；

B’——當?shù)氐拇髿鈮毫Γ?60Pa

。

Qz ＝（1/133.32Pa）×1.0kg/L×584kcal/kg×(0.0174×0.5m/s+0.0229)×(3780Pa-620Pa)×48平方米×(760Pa/760Pa)＝20993kcal/h

、游泳池的水表面、池底

、池壁

、管道和設備等傳導所損失的熱量，應按游泳池水表面蒸發損失熱量的20%計算確定：

即：Qs=20%×Qz=20993kcal/h×20%=4198kcal/h

、游泳池補充水加熱所需的熱量

，應按下式計算：

式中 Qb——游泳池補充水加熱所需的熱量(kcal/h)；

qb——游泳池每日的補充水量(L),72000L×5%

；

у——水的密度

，1.0kg/L；

tr——游泳池水的溫度

，28℃

；

tb——游泳池補充水水溫，8℃

；

T——加熱時間

，24h。

Qb＝72000L×5%×1.0kg/L×(28℃-8℃)/24＝3000kcal/h

、熱負荷總歸納：

水池初次加溫：Q1+(Qz+Qs)/2=30000kcal/h+(20993kcal/h+4198kcal/h)÷2=42596kcal/h

水池平時恒溫：Qz+Qs+Qb=20993kcal/h+4198kcal/h+3000kcal/h=28191kcal/h

、設備選型：

每臺6匹泳池?zé)岜脽崴畽C(jī)組在室外環境溫度7℃時的輸出功率為15000kcal/h。

①泳池恒溫裝機容量：28191kcal/h÷15000kcal/h.臺=1.87臺

②初始加溫裝機容量：42596kcal/h÷15000kcal/h.臺=2.84臺

③選型該項目選擇2臺6匹泳池?zé)岜脽崴畽C(jī)組可滿足恒溫

。

（未盡方案

，可根據客戶要求另行設計）

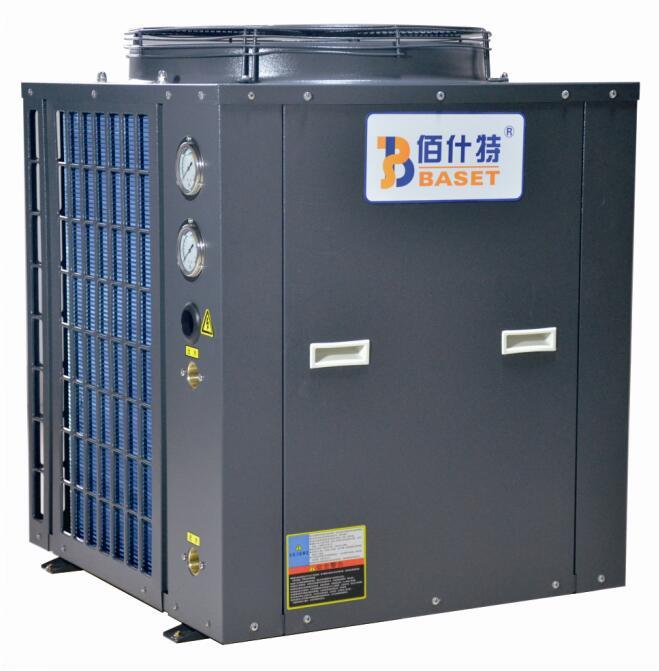

主要設備參數

1、泳池?zé)岜脵C(jī)組參數：

6P泳池?zé)岜脵C(jī)組的主要性能指標
項目型號			6p泳池?zé)岜脵C(jī)組
電源			3Ph-380V-50Hz
輸入功率		KW	5
制熱量	輸出功率	KW	25
制熱量	能效比	COP	250%～500%
冷媒形式	R22	kg	3.5
冷凝器	型式	/	鈦管換熱器
	水側壓降	kPa	12
	循環管接口		DN32×2
風機數量		piece	1
風機輸入功率		W	250×1
防水等級		/	IPX4
出水溫度		℃	默認55
水流量		M³/h	8
進/出水管接口		mm	DN40
噪聲		dB	≦60
機組重量		kg	200
外形尺寸	長×寬×高	mm	710×710×1010
凈重		kg	200
毛重		kg	208

附：額定制熱測試工況：室外干/濕球溫度24℃/19℃，熱水進水溫度27℃

。

、配件參數：

2.1．壓縮機

壓縮機

泳池機組主要零部件都采用國際知名品牌，核心部件壓縮機采用美國谷輪渦旋式壓縮機

，跟其他壓縮機相比

，壓縮機能力和效率都會提高10%-15%,它具有高強度的耐高溫高壓和抗液擊能力，完善的內置保護裝置

，使壓縮機在各種惡劣的環境中都能高效的運行

。

2.2．節流裝置

電子膨脹閥

采用進口的電子膨脹閥，相當于500條毛細管的調節能力

，數碼脈沖控制

，與熱力膨脹閥相比具有更加明顯的優勢，能夠大范圍的調節制冷劑流量

，具有感溫快

，控制精度高，智能化調節的特點

，是目前制冷行業最先進的節流控制技術

。

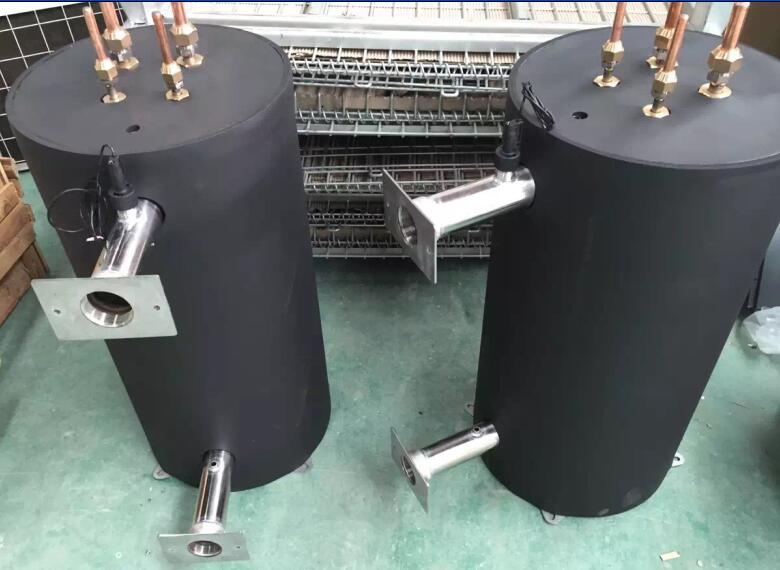

2.3．泳池專用鈦管式換熱器

鈦管換熱器

采用進口高效純鈦管合金設計，具有高強度的抗腐蝕能力

，而且換熱面積更大

，換熱效率更高，不容易結水垢堵塞以及防震動和凍裂的優點

。泳池機組均采用優質的釬焊鈦管合金換熱器

，采用優質鈦合金整體成型，具有超強的抗腐蝕能力

。

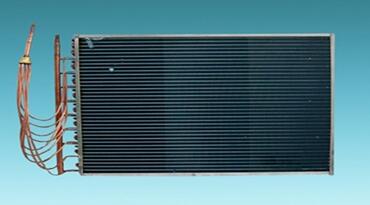

2.4．蒸發器

蒸發器

采用優質的親水鋁箔波紋片

，內螺紋管制作而成。具有優秀的滑水性和防結霜能力

，提高換熱器的傳熱系數和效率

，波紋片能夠更好的防止塵埃的堆積，更容易被清洗

，比普通的光箔和平片性能提高10%。先進的流路設計

，保證蒸發器內制冷劑分流均勻

，確保整個蒸發器面積得到最全面的使用。

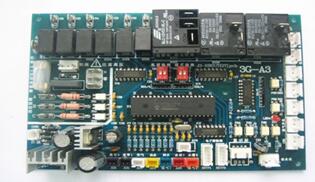

2.5．先進和完善的控制系統

集所有功能于一體的控制板

，無需另加控制箱就可以實現工程系統所需要的功能

，所有功能在控制板上可智能控制和調節.包括工程上所用到的補水,回水,循環水泵,定時供水,高水位,低水位.定時開關機以及各種保護功能都齊全.能夠自動轉換循環模式和直熱式模式,而且任何所有機型可以通用一塊電路板,包括3P-50P所有機型,能夠通過機型選擇開關來選擇.是熱泵行業功能最齊全，性能較穩定的控制裝置

，真正實現人機分離的智能化控制系統

。

成本分析

、基本數據：

1、能源單價：電費0.65元/kwh(平均電價)

、運行費用計算：

水池平時恒溫時

，維持一天的熱量：Q＝28191kcal/h×24h=676344kcal。

年均熱量約為50%左右

，即338172kcal

不同冷水溫度

，所需加熱熱量不同，運行費用亦會有所變化

。

泳池恒溫：676344kcal÷(860kcal×380%)×0.65元/kwh = 134元/天

7℃環境溫度初次加熱費用:5KW×2臺×47.84小時×0.65元/kwh = 311元

售后服務

、熱泵的品質保證及服務承諾：

1、熱泵壽命約15年

，相關的主要零部件壽命與熱泵壽命同步

。

2、我們承諾對冷暖熱泵整機免費保修1年

，終身上門維修

。

3、我們?cè)诟鱾€(gè)銷售網點設有專用庫房

，備件存量可以滿足該中心轄區內兩個月的維修需要

，隨時保證在產品壽命期內對易損零部件的充足供應。

、本市用戶12小時內服務到位

，郊區用戶24小時內服務到位，外地用戶72小時內服務到位

。特殊用戶可以保證在6小時內服務到位

。

5、我們提供的服務都是連續進行的

，保證一次性為用戶解決問題

。

2、產品的現場安裝與調試：

、產品在安裝過程中

，公司將派技術人員常駐現場，進行示范安裝

、調試和技術服務

，并對安裝質量和調試結果負責。

、產品的安裝應嚴格按照說明書及安裝規范進行安裝

，保證熱泵正常運行及便于今后維修。

3、公司的產品不需要特殊的支架或吊架

。

、公司的產品的生產、運輸

、服務等都有嚴格的質量保證體系

。

5、公司對水管

、電路的連接都有嚴格的規定

，保證連接可靠、不影響其他設備

、并且便于維修更換

。

6、公司的產品屬于民用產品

，噪音水平極低

，因此可以忽略不計。

、產品知識培訓及產品的日常維護：

、在安裝驗收完畢后，公司會對用戶提供適當?shù)呐嘤?xùn)

，保證用戶熟悉所有細節

、保證設備運行獲得最大的效率。

、熱泵產品操作維護十分簡單

，因此培訓課程在1天之內完全可以完成。

、產品設計先進

、結構優良，用戶只需定期拉動排污閥放水

，其他不需任何保養和維護

。

4、保修期外的產品維修服務：

、在保修期結束之前

，公司將對熱泵進行一次全面檢查，免費解決出現的問題

。表明故障情況

、維修情況等信息，并要求用戶簽字認可

。

2、保修期一年結束之后，公司的本產品實行終身上門維修服務

。這是一項公開的服務政策和承諾

，公司也有專門的維修收費標準和服務范圍，維修時維修人員須向用戶出示以上標準

。

、在產品的壽命周期內，公司以優惠價格保證供應相關的備品備件

。

、熱泵安裝操作規范：

1、安裝熱泵必須由公司授權的人員進行

。

、安裝熱泵，必須嚴格按照隨機所附的《安裝使用說明書》進行

。任何熱泵都不能裝在建筑的外墻上或防護欄上

。

3、安裝時遇到特殊情況

，必須征求用戶意見并和用戶協商解決

。

4、所有熱泵的進

、出水管必須采用能承受與熱泵相同工作壓力的硬管

，與熱泵配套安裝的管件，如單向閥

、截止閥

、閥門等，必須采用專業生產廠家生產的合格產品

。

、調試前應對管道及接頭進行氣密性檢查，保證管道不漏水

。

、采暖機組的排水管口應接入地漏，防止意外情況下排出的水損傷用戶的財產

。

、安裝電路及控制器時，選用的電源線必須與熱泵的功率匹配

；地線與零線必須嚴格分開

；無漏電保護的應建議用戶安裝漏電保護開關。

、熱泵安裝完畢

，應對所有的冷

、采暖管路進行耐壓和檢漏試驗。

、熱泵安裝完畢

，應進行基本工作性能和安全性能的檢查。

、熱泵一切正常之后

，應培訓用戶正確的使用方法和有關的注意事項。

、熱泵安裝質量標準

、安裝完畢熱泵，其位置和四周空間應滿足以下要求：

（1）熱泵必須安裝在室外

，必須是通風良好的地方

；

（2）熱泵排氣口不能對準窗戶；

（3）熱泵周圍500mm范圍內不能有易燃

、易爆物品

；

（4）熱泵周圍必須留有便于維護和拆卸的空間。

、電熱泵的線路連接必須牢固不易脫落

，各種保護裝置作用良好。

、電線管道必須用能防火的管線連接

，管道及接頭應無漏水。

、熱泵的冷

、采暖管路在規定水壓范圍內應無漏水。

、熱泵的溫度控制裝置應作用靈敏

，在規定的溫度應能自動切斷電源。

、整個熱泵及管路系統應整齊

、美觀、實用

。
