空氣源熱泵采暖解決方案

住宅地暖和中央空調的解決方案

時間：2018-03-02

工程概況

江蘇省南京市有一套自建別墅

，地上二層，總建筑面積470平方米

。其中二層245平方米

，一層230平方米。擬采用風冷熱泵做冷熱源

，室外采暖設計溫度下計劃運行14小時。熱泵水溫參數45/40攝氏度

，冷水參數12/7攝氏度

。戶內采用地暖采暖

，風機盤管制冷

。已知采用370粘土磚外墻，中空玻璃

。試進行冷暖設計。

解析：

１

、地暖末端設計：

先擇間距并布管：頂層主間距取20mm

；個別邊角面積較小

，或外圍護較多

，熱指標較大的房間間距取150mm；非頂層主間距取250mm

，個別邊角或熱指標較大房間間距取200mm。每層采暖面積約200平方米

，推薦使用3~4路的集分水器

，每層可布置兩個

。先確定集分水器的位置

，盡量上下對著，這樣立管可以簡潔、整齊

。選用集分水器時，應選用每個環路帶兩個閥門的

，以便可以單獨關掉任意環路

。

考慮到熱泵運行一邊是用控制水溫的辦法

，而非室溫

，我們在分水器強增設恒溫閥，以輔助調節室溫

，避免過熱。布置盤管的時候

，每路長度不超過120米

。推薦每路70~80米

，好處是每4路接近300米

，正好一盤300米。同一集分水器各環路長度差推薦不超過15%

。地暖施工時，每個環路應為一根完整的管道

，地下嚴禁有接頭

。地暖回填時，應帶壓施工

。當?shù)孛婷娣e大于30平方米或長邊邊長大于6米時，應設置伸縮縫

。應在伸縮縫隔開的區域內布管

，只讓少量的連接管穿過伸縮縫

。穿伸縮縫的管道要設長度不小于20mm的柔性套管

。

敷設地暖盤管的衛生間應做雙層隔離層，并且在衛生間門口處做止水墻

。衛生間的地面應向地漏找坡，嚴禁倒坡

。地暖管可采用ＰＥ-ＲＴ管

，采暖干管可采用ＰＰＲ塑鋁穩態管。

２

、風機盤管末端設計：

選?div id="d48novz" class="flower left">

。疲?6.8為主力機型，根據房間外圍護和面積

，沿某側墻，均勻布置

。面積較大的房間選取多臺風盤的好處是可以讓氣流更加均勻舒適

。面積較小的衛生間

，選擇ＦＰ－5.1風機盤管。對于室內部分

，使用電動兩通閥和三速開關進行聯合控制

。每層橫干管與立管相連接的地方

，供水加蝶閥

，回水加調節閥。

３

、設備選型：

由采暖熱指標推薦表，二層熱指標取70瓦/平方米

，一層取50瓦/平方米

。由冷指標推薦表，二層熱指標取110瓦/平方米

，一層取90瓦/平方米

。

采暖熱指標推薦表

連接供暖下的采暖熱負荷：　70Ｘ245+50Ｘ230＝28650瓦　折合到供暖14小時供暖時　28650Ｘ24/14＝49114瓦　供熱能效系數取3　49117/3/735=23匹

冷負荷：110Ｘ245+90Ｘ230=47650瓦

制冷能效系數取2.5

，同時使用系數取0.9　 47650x0.9/2.5/735=24匹　可以選5臺5匹機組

。

４、主管的選擇

供回水干管可采用ＰＰＲ塑鋁穩態管吊頂內的冷熱水管道做40mm自熄難燃橡塑海綿保溫

，外邊可纏繞防火巖棉布。折合到供暖14小時供暖是

，49114瓦

；冷負荷：47650瓦，我們按較大的進行計算

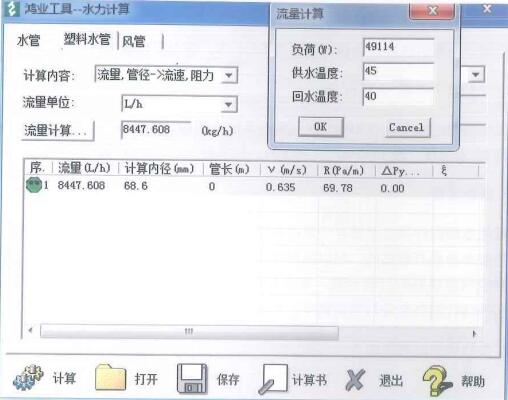

。不是使用鴻業水力計算器。

鴻業水力計算器

５、冷凝水的選擇

冷凝水的選擇

冷凝水可采用Ｕ-ＰＶＣ排水管

。吊頂內的冷凝水管道做40mm自熄難燃橡塑海綿防結露保溫，外邊可纏繞防火巖棉布

。順便提下管徑的表示方法

，ＤＮ是公稱直徑，相對內徑而言

，但不完全等于內徑。Ｄe是一般是外徑

，比如Ｄe75

，壁厚3.2mm的塑料管，其內徑就是68.6mm

。一般來說外徑表示要比公稱直徑大一號。以一寸管為例：ＤＮ25近似Ｄe32

。

６

、水泵的選擇（按閉式系統考慮）

流量

，主管的選擇計算的流量是8.4立方米/小時

，安全系數取1.05~1.1

Q=8.4x1.1=8.82~9.24立方米/小時

風機盤管的水阻取30kPA，空氣源熱泵的水阻假設為50kPa

，管道及附件接10米估算，取10kPa

。共90kPa

，即揚程9米（１米=10kPa）

７、蓄能水箱

蓄能水箱的作用在于儲存一定的能量

，避免水泵頻繁啟動。對于地板采暖

，墊層本身具有蓄熱性

，足以抵制水溫的波動，同時可以根據負荷需要

，控制空氣源熱泵的啟動臺數。夏季制冷工況

，亦可通過控制熱泵開啟數量

、切換運行的辦法進行負荷調節?div id="jfovm50" class="index-wrap">？刹辉O蓄能水箱

。

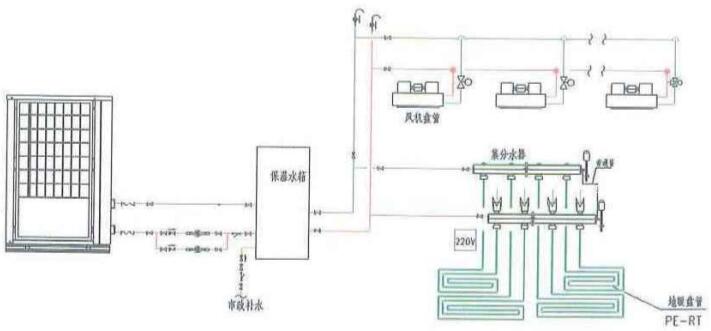

８、冷熱聯供原理圖如下：

冷熱聯供原理圖
